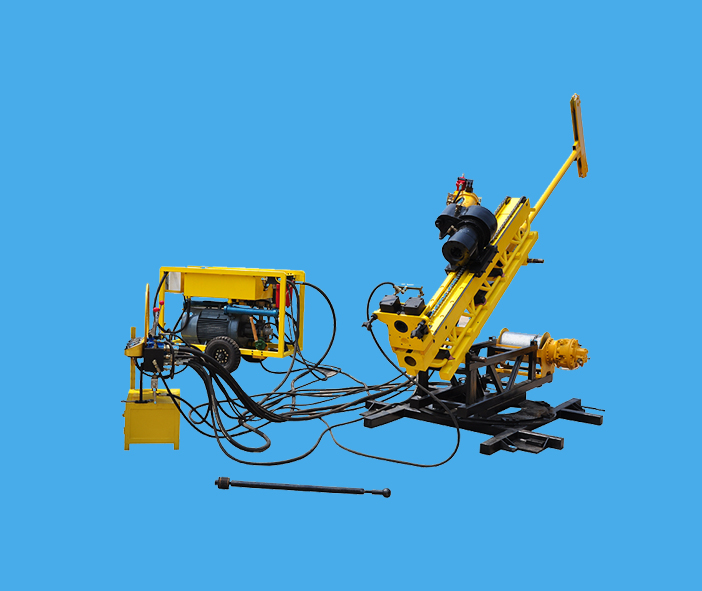

雙聯泵鉆機-Z90-3
型號：Z90-3
品牌：
用途：
全國服務熱線：+86（0）532 8587 1802
產品介紹
Z90-3 全液壓巷道鉆機性能參數（雙聯泵結構）：
主軸轉速（r/min）
0-1300
液壓系統工作壓力MPa
20
主軸扭矩（Nm）
＞1300
最大工作壓力MPa
25
軸向推力 kN
＞62
鉆孔方位角
0°～360°
軸向拉力 kN
＞83
井下鉆孔傾角
0°～360°
動力頭行程mm
1600
地表鉆孔傾角
0°～180°
電機功率kw
75
電機轉速rpm
1480
電壓V
380
頻率Hz
50
主泵最大壓力MPa
28
輔泵最大壓力MPa
28
鉆機部件外型尺寸
主機體：2500×390×620 動力車：1710×1100×1270
（長*寬*高）mm
操縱臺：550×450×1150
鉆機部件重量
總重量：1850 kg(主機體：600kg 動力車：850kg 操作臺：116kg)
注：
以上為雙聯泵結構的鉆機數據，僅供參考，如有變動，恕不提前通知；詳細技術咨詢，請致電我司銷售&技術部門
鉆孔深度與鉆孔直徑及鉆桿材料的關系：
Z90-3型
鉆孔直徑(mm)
鉆桿直徑(mm)
鉆桿材料
鉆孔深度(m)
向下
水平
向上
95（HQ）
89
鋼
400
300
200
75（NQ）
71
鋼
550
400
300
59（BQ）
55.5
鋼
700
550
400
注：
以上表格數據為在同質巖層中垂直向下鉆孔數據，僅供參考。
